Chroma Model 2916 液晶模块自动测试系统
2016-03-21
Chroma 2916 为一款高性能、高稳定性液晶模组 自动测试系统，以模组式架构设计，可灵活搭配 不同讯号及电源模组，组合所需测试条件，弹性 高、扩充性强。本产品整合信号及电源，并具备 强大网路连线功能及友善人机介面，适合各种尺 寸液晶模组生产测试所需之标准信号源、检测图 像、电压电流量测等，为一整合性液晶模组测试 设备，充份适用于生产测试、品保检测或自动化 系统整合应用。
本测试设备主要提供LVDS信号，并可选购TMDS 信号转换盒，以配合现今各种Panel及数位显示 器之标准测试信号需求。
2916 液晶模组自动测试系统提供下列测试功能 :
LVDS讯号输出

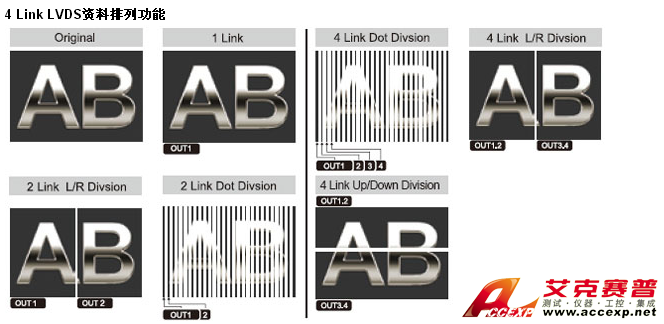

可支援Signal, Dual, Quad Link输出测试，其点频 率最高可达600MHz，测试画面解析度可支援至 1920x1080@240Hz，符合现今Double Full HD高倍 频传输技术测试规格。
时序参数、图像及测试程序编辑
产品本身支援标准JEIDA/VESA Timing Format，使 用者可直接选择或依其需求建立各式不同的时序 参数。
另藉由Icon之任意组合，可建立各种测试所需之 几何图像，亦可输入副档名为BMP/JPG之自然画 像，同时动画功能可支援MPEG/AVI/GIF格式播 放，亦可提供LCD之反映时间(Response time)测 试，所有图像皆可依液晶模组之解析度不同自动 缩放，搭配编辑图像即时预览之功能，提升图像 编辑之便利。
对于液晶模组测试时所需的LVDS信号外，可 依据液晶模组电气规格，提供电源启始/结束 时间(Turn On/Turn Off )、扫描时序(Timing)、 图像(Pattern)、供应电压/电流上下限保护设定 (OCP/OVP/UCP/UVP)、即时上升/下降电压改变 (Ramp Up/Ramp Down)等参数设定，提供液晶模 组最完整且最精确之测试。
多组高精度直流电源供应 本系统提供多样模组化之外接式电源应用于各种 面板尺寸，可支援8组直接电源输出，藉由USB 标准介面以提供液晶模组控制晶片、驱动晶片及 背光模组所需之电源，每一输皆出包含电压、电 流之实际读值，其独特设计可使量测点移至负载 端，避免传输压降，确保量测精度达mV等级，
以完整解析液晶模组之工作状态，同时每个输 出频道能模拟电源开/关之时序关系、Ramp-up/ down之波型输出及过电压及电流保护之功能， 当状态逾越设定时，除产生保护动作外，并利用 灯号及声响提醒操作者处置。
简易操作环境与网管控制(选购)
在生产测试的部分，Chroma 2916提供管理者预 先设定作业员权限，统一系统管理模式，减少人 为错误操作。其简易友善图形介面，易于上手， 于测试时运用滑鼠及Keypad控制十字座标缺点定 位检查及纪录，包括液晶模组之缺陷种类及级数 分类等资讯建立并可产出各种测试报表分析，因 此不论于研发设计或产线应用，皆可以最快速之 方式完成测试，大幅缩短测试时间。
为满足产线完整测试应用及管理，透过网路介 面进行测试程式维护与管理、硬体组态配置、 资料上传/下载、统计、EDID写入之网管连线功 能，使系统管理者在第一时间掌握厂区生产状 态进行远端监控，并可作为产能、效率、良率 之检讨。本系统亦提供其他外部控制介面，如 : I²C/SMBUS/PWM等，做扩充性功能应用，增加系 统架构弹性。
2916 液晶模组自动测试系统以PC架构设计，运 行于Windows XP作业下，提供使用者简易、熟 悉操作环境 ; 搭配系统本身强大的软体支援， 以人性化的操作介面进行Timing/Pattern/Power/ Program编辑，其系统本身自动之电气规格判定 及快速之缺陷种类选择，有效节省测试时间。除 此之外，测试结果可轻易汇出至网路，更能发挥 资料汇集与分析的网管功能，提供生产管理最佳 之解决方案。长沙艾克赛普仪器设备有限公司作为台湾Chroma公司湖南区域的总代理，以下为长沙艾克赛普仪器设备有限公司为您简单介绍Chroma Model 2916 液晶模块自动测试系统的技术参数及产品特点，如果您想对Chroma Model 2916 液晶模块自动测试系统有更多的了解，欢迎致电长沙艾克赛普仪器设备有限公司，联系电话：0731-84284278 84284378。更多产品信息欢迎点击：www.hncsw.net。长沙艾克赛普仪器设备有限公司。
Chroma Model 2916 液晶模块自动测试系统主要特色：
電腦平台之液晶模組信號及電源測試系統
LVDS 4 Channels輸出
LVDS 點頻率: Signal 150MHz, Dual 300MHz,4 Link 600MHz
顯示畫面解析度可達1920x1080@240MHz
LVDS資料 Even/Odd切換
MPEG/AVI/GIF動態播放
測試圖像支援BMP格式轉換
電壓電流量測
8組直流電源輸出
電源保護OCP/OVP/UVP/UCP
EDID讀出/寫入/比對功能
支援外部控制介面 : I²C/SMBUS/PWM
網路整合功能(選購)
GO/NOGO快速判定功能
作業員權限控管
簡易操作之圖形化介面
產線程序控制及資料編輯
